به همین دلیل هنگام سفارش یک مخزن تحت فشار، سؤال اصلی نباید فقط «قیمت چقدر است؟» باشد. باید مشخص شود تجهیز بر اساس چه اطلاعاتی طراحی می‌شود، چه کنترل‌هایی در حین ساخت انجام می‌گیرد و چه مدارکی در پایان قابل ارائه است.

در ادامه، مسیر کلی طراحی تا آزمون یک مخزن تحت فشار صنعتی را به زبان کاربردی بررسی می‌کنیم.

مرحله اول؛ تعریف شرایط طراحی مخزن تحت فشار

طراحی صحیح با اطلاعات فرآیندی آغاز می‌شود. فشار و دمای کاری، فشار و دمای طراحی، نوع سیال، ظرفیت، شرایط خوردگی، محل نصب و نحوه اتصال مخزن به سیستم باید پیش از محاسبات مشخص شوند.

برای سفارش ساخت مخزن تحت فشار هرچه این داده‌ها دقیق‌تر باشند، امکان انتخاب متریال، ابعاد، ضخامت و جزئیات فنی مناسب‌تر خواهد بود.

• فشار کاری و فشار طراحی
• دمای کاری و دمای طراحی
• نوع و خواص سیال
• حجم مورد نیاز
• شرایط خوردگی
• محل و شرایط نصب
• بارهای خارجی و تجهیزات متصل
• استاندارد و الزامات فنی پروژه

مرحله دوم؛ انتخاب کد یا استاندارد طراحی

استاندارد طراحی چارچوب محاسبات، انتخاب مواد، ساخت، بازرسی و آزمون را مشخص می‌کند. بنابراین بهتر است این موضوع پیش از شروع طراحی و خرید متریال تعیین شود.

الزامات پروژه، محل بهره‌برداری و نظر طراح یا کارفرما در انتخاب استاندارد مؤثر هستند. استفاده از یک چارچوب مشخص همچنین مقایسه پیشنهادهای فنی سازندگان را ساده‌تر می‌کند.

مرحله سوم؛ انتخاب متریال مناسب

فولاد کربنی و انواع فولاد زنگ‌نزن از متریال‌های متداول در ساخت تجهیزات تحت فشار هستند، اما انتخاب نهایی باید بر اساس فشار، دما، خورندگی سیال، محیط نصب، قابلیت جوشکاری و الزامات پروژه انجام شود.

برای سیالات خورنده یا کاربردهایی با الزامات بهداشتی، ممکن است استنلس استیل انتخاب شود. در مقابل، استفاده از متریال گران‌تر بدون ضرورت فنی می‌تواند هزینه پروژه را بدون ایجاد مزیت واقعی افزایش دهد.

مرحله چهارم؛ محاسبه ضخامت و بررسی بارها

ضخامت بدنه و عدسی‌ها یک مقدار تجربی ثابت نیست. فشار طراحی، قطر، دما، خواص مکانیکی متریال، کیفیت اتصال، خوردگی مورد انتظار و هندسه تجهیز بر محاسبات اثر دارند.

علاوه بر فشار داخلی، بسته به پروژه ممکن است فشار خارجی یا خلأ، وزن سیال، وزن تجهیزات متصل، باد، زلزله و بارهای ناشی از نازل‌ها و ساپورت‌ها نیز نیاز به بررسی داشته باشند.

این موضوع یکی از دلایلی است که مقایسه دو مخزن فقط بر اساس ظرفیت و ضخامت ورق می‌تواند گمراه‌کننده باشد.

مرحله پنجم؛ طراحی عدسی‌ها، نازل‌ها و ساپورت

بدنه تنها جزء مخزن نیست. شکل عدسی، محل و قطر نازل‌ها، دریچه بازدید، فلنج‌ها و نوع تکیه‌گاه باید در هماهنگی با فرآیند و محاسبات تجهیز طراحی شوند.

نازل‌های بزرگ یا بارگذاری‌شده ممکن است نیازمند بررسی و تقویت موضعی باشند. همچنین مخزن افقی و عمودی به آرایش ساپورت و فونداسیون متفاوتی نیاز دارند.

مرحله ششم؛ تهیه نقشه‌های ساخت

پس از نهایی شدن طراحی، نقشه ساخت باید اطلاعات لازم برای تولید را به شکل روشن در اختیار کارگاه قرار دهد. ابعاد، متریال، ضخامت‌ها، موقعیت نازل‌ها، نوع اتصالات، جزئیات جوش و ساپورت‌ها از جمله اطلاعات مهم هستند.

کنترل نقشه پیش از شروع ساخت می‌تواند از اصلاحات پرهزینه‌ای مانند جابه‌جایی نازل یا تغییر تجهیزات پس از تکمیل بدنه جلوگیری کند.

مرحله هفتم؛ برش، شکل‌دهی و مونتاژ

ورق‌ها بر اساس نقشه برش داده می‌شوند و بدنه و عدسی‌ها شکل می‌گیرند. کنترل ابعادی در این مرحله اهمیت زیادی دارد؛ زیرا بیضی شدن، عدم هم‌راستایی یا خطای مونتاژ می‌تواند کیفیت اتصال و رفتار نهایی تجهیز را تحت تأثیر قرار دهد.

روش‌های شکل‌دهی باید با متریال و هندسه قطعه سازگار باشند و وضعیت قطعات پیش از جوشکاری کنترل شود.

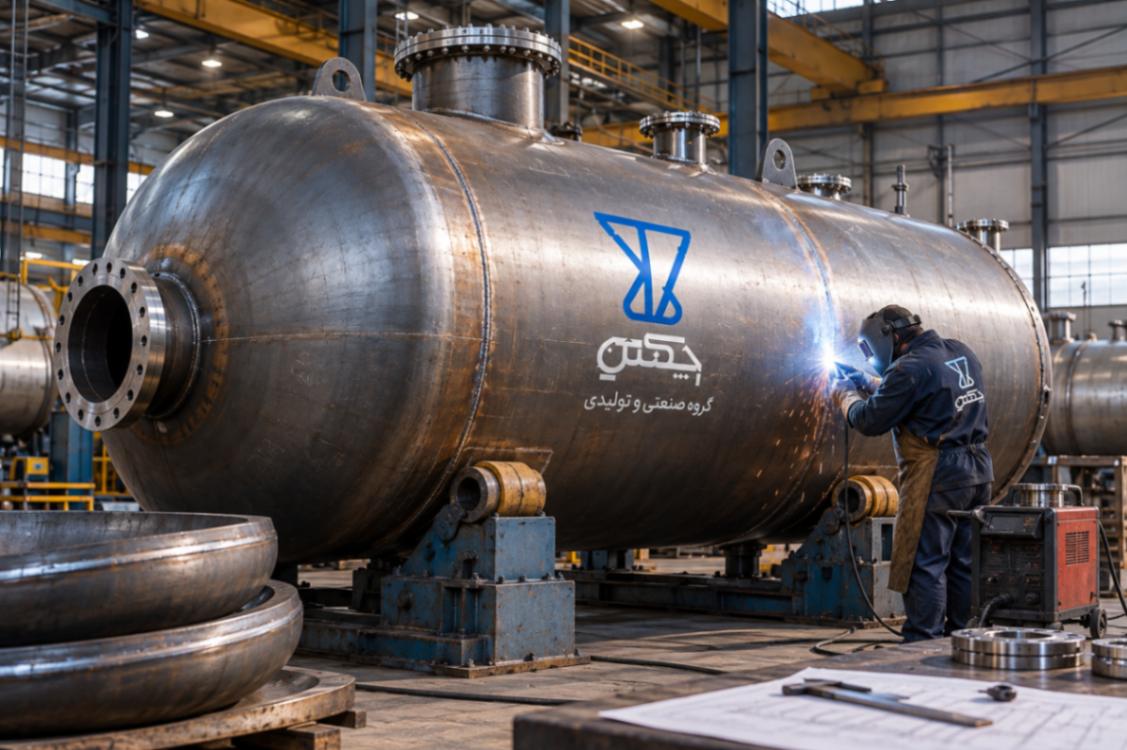

مرحله هشتم؛ جوشکاری کنترل‌شده

جوشکاری در مخزن تحت فشار یک عملیات صرفاً اجرایی نیست و باید بر اساس الزامات فنی پروژه انجام شود. روش جوشکاری، مواد مصرفی، آماده‌سازی لبه، توالی جوش و کنترل پارامترها بر کیفیت اتصال اثر می‌گذارند.

در پروژه‌هایی که استاندارد یا مشخصات فنی الزام می‌کند، صلاحیت روش جوشکاری و جوشکار نیز باید مطابق همان الزامات کنترل و مستند شود.

مرحله نهم؛ بازرسی حین ساخت

کنترل کیفیت بهتر است از ابتدای تولید همراه ساخت باشد، نه اینکه فقط در روز آخر انجام شود. کنترل متریال ورودی، ابعاد، آماده‌سازی اتصال، مونتاژ، ظاهر جوش و موقعیت نازل‌ها می‌تواند خطاها را قبل از تبدیل شدن به مشکل بزرگ‌تر آشکار کند.

این رویکرد علاوه بر کیفیت، از دوباره‌کاری و تأخیر در تحویل نیز جلوگیری می‌کند.

مرحله دهم؛ آزمون‌های غیرمخرب جوش

برای بررسی کیفیت جوش‌ها، بسته به نوع اتصال و الزامات پروژه می‌توان از روش‌های مختلف آزمون غیرمخرب استفاده کرد. هر روش توانایی و محدودیت خاص خود را دارد و انتخاب آن باید بر اساس استاندارد و مشخصات فنی انجام شود.

• آزمون مایعات نافذ برای شناسایی برخی ناپیوستگی‌های سطحی
• آزمون فراصوت برای بررسی برخی ناپیوستگی‌های داخلی
• آزمون رادیوگرافی برای ارزیابی داخلی بعضی اتصالات جوشی
• بازرسی چشمی و کنترل ابعادی به‌عنوان بخش پایه کنترل کیفیت

انجام یک آزمون خاص به‌تنهایی به معنی تأیید کامل تجهیز نیست؛ دامنه و معیار پذیرش آزمون باید با الزامات طراحی هماهنگ باشد.

مرحله یازدهم؛ آزمون هیدرواستاتیک

آزمون هیدرواستاتیک یکی از روش‌های متداول آزمون فشار است که در آن تجهیز با مایع مناسب پر شده و مطابق روش تعیین‌شده در پروژه تحت فشار آزمون قرار می‌گیرد.

فشار آزمون نباید به‌صورت دلخواه تعیین شود. استاندارد طراحی، متریال و شرایط تجهیز در تعیین روش و فشار آزمون نقش دارند. هواگیری مناسب، افزایش کنترل‌شده فشار، ایمنی محدوده و ثبت نتایج نیز اهمیت دارند.

در برخی شرایط خاص ممکن است روش دیگری برای آزمون فشار مطرح شود، اما انتخاب آن نیازمند بررسی دقیق الزامات و ملاحظات ایمنی است.

مرحله دوازدهم؛ کنترل نهایی و مستندات

پس از تکمیل آزمون‌ها، وضعیت نهایی تجهیز، ابعاد، اتصالات، پلاک مشخصات و مدارک مورد نیاز پروژه بررسی می‌شوند. دامنه مدارک می‌تواند بر اساس قرارداد و استاندارد متفاوت باشد.

• نقشه‌های نهایی ساخت
• مشخصات متریال
• گزارش‌های بازرسی و آزمون
• سوابق جوشکاری در صورت الزام
• گزارش آزمون فشار
• مدارک ابعادی و فنی مورد توافق پروژه

چرا تست نهایی جای طراحی صحیح را نمی‌گیرد؟

گاهی تصور می‌شود اگر مخزن آزمون فشار را با موفقیت پشت سر بگذارد، تمام جنبه‌های طراحی آن تأیید شده است. در حالی که آزمون نهایی فقط یکی از اجزای فرآیند کنترل کیفیت است.

انتخاب متریال، خستگی احتمالی، خوردگی، بارهای خارجی، جزئیات نازل‌ها و بسیاری از موضوعات دیگر باید در طراحی و ساخت بررسی شوند. بنابراین کیفیت واقعی حاصل مجموعه طراحی، ساخت، بازرسی و آزمون است.

هنگام خرید مخزن تحت فشار چه مدارکی بخواهیم؟

مدارک مورد نیاز باید متناسب با حساسیت و استاندارد پروژه تعیین شوند. بهتر است این موارد قبل از سفارش در مشخصات خرید ذکر شوند تا دامنه کار سازنده و انتظار خریدار روشن باشد.

در پروژه‌های صنعتی، وجود مدارک قابل ردیابی کمک می‌کند مشخص شود تجهیز بر چه مبنایی طراحی و کنترل شده است.

چه عواملی قیمت مخزن تحت فشار را تغییر می‌دهند؟

• فشار و دمای طراحی
• حجم و ابعاد تجهیز
• جنس و ضخامت متریال
• نوع عدسی و هندسه مخزن
• تعداد و ابعاد نازل‌ها
• نوع ساپورت
• میزان عملیات جوشکاری
• دامنه آزمون‌های غیرمخرب
• آزمون فشار و الزامات بازرسی
• مدارک و مستندات فنی مورد نیاز

به همین دلیل دو پیشنهاد با ظرفیت مشابه لزوماً قابل مقایسه نیستند؛ ابتدا باید مطمئن شد دامنه فنی، استاندارد، متریال، آزمون‌ها و مدارک هر دو پیشنهاد یکسان است.

اشتباهات رایج در سفارش مخزن تحت فشار

• اعلام فقط حجم مخزن بدون فشار و دمای طراحی
• انتخاب ضخامت بر اساس تجربه و بدون محاسبات لازم
• تغییر نازل‌ها پس از شروع ساخت
• نامشخص گذاشتن استاندارد و دامنه بازرسی
• مقایسه پیشنهادها صرفاً بر اساس قیمت
• موکول کردن الزامات تست و مدارک به پایان ساخت
• نادیده گرفتن شرایط نصب، فونداسیون و بارهای خارجی

جمع‌بندی

طراحی و ساخت مخزن تحت فشار یک فرآیند پیوسته است. اطلاعات صحیح فرآیندی باید به محاسبات مهندسی تبدیل شود؛ محاسبات به نقشه و مشخصات ساخت منتقل شوند؛ و ساخت نیز با جوشکاری، بازرسی و آزمون کنترل شود.

هرچه این زنجیره از ابتدا شفاف‌تر باشد، ریسک اصلاحات، اختلاف فنی و مشکلات هنگام تحویل کاهش پیدا می‌کند. هنگام استعلام نیز بهتر است پیشنهاد سازندگان بر اساس دامنه فنی یکسان مقایسه شود، نه فقط عدد نهایی قیمت.

برای آشنایی با انواع مخازن تحت فشار و بررسی گزینه متناسب با شرایط پروژه، مشخصات سیال، فشار، دما، ظرفیت و الزامات فنی باید از ابتدا در اختیار سازنده قرار گیرد.

مجموعه چکش در زمینه طراحی و ساخت مخازن و تجهیزات صنعتی فعالیت دارد و می‌تواند مشخصات پروژه را برای تعیین ساختار و الزامات ساخت مناسب بررسی کند.
